Cimentaciones Profundas

Las cimentaciones son los elementos que transmiten el peso de una construcción hacia el terreno. Su función principal es evitar que las estructuras se hundan, se inclinen o sufran daños. Existen dos grandes grupos de cimentaciones:

• Cimentaciones superficiales: se utilizan cuando el suelo resistente se encuentra cerca de la superficie.

• Cimentaciones profundas: se emplean cuando las capas superficiales del terreno no tienen la capacidad suficiente para soportar las cargas de la estructura.

Pilas de cimentación

¿Qué son las cimentaciones profundas?

Las cimentaciones profundas son elementos estructurales que transmiten las cargas de una construcción hacia capas de suelo o roca que se encuentran a varios metros de profundidad.

En términos sencillos, funcionan como "raíces artificiales" que buscan un terreno más resistente para sostener la estructura. Se utilizan principalmente en proyectos como:

• Edificios de varios niveles.

• Puentes y distribuidores viales.

• Torres de telecomunicaciones.

• Plantas industriales.

• Muelles y estructuras marítimas.

¿Por qué se necesitan las cimentaciones profundas?

Existen diversas razones para utilizar este tipo de cimentaciones:

1. Suelos superficialmente débiles

En algunas zonas existen suelos blandos, arcillas o rellenos que no pueden soportar el peso de una construcción.

2. Cargas muy elevadas

Las estructuras pesadas generan grandes esfuerzos que requieren un apoyo más resistente.

3. Control de asentamientos

Permiten reducir hundimientos y deformaciones de la estructura.

4. Presencia de agua

En algunas obras el nivel freático es elevado y se requiere llegar hasta estratos más competentes.

5. Condiciones sísmicas

En zonas con actividad sísmica, una cimentación profunda puede mejorar el comportamiento de la estructura.

¿Cómo trabajan las cimentaciones profundas?

Ilustración del proceso constructivo

Las cimentaciones profundas pueden transmitir las cargas al terreno de dos maneras:

1.- Por punta

La carga se transmite hasta un estrato muy resistente, generalmente roca o suelo muy compacto.

2.- Por fricción

La carga se transmite mediante el contacto entre la superficie lateral de la cimentación y el suelo que la rodea.

En la práctica, muchas cimentaciones trabajan mediante una combinación de ambos mecanismos.

Principales tipos de cimentaciones profundas

1. Pilotes

Los pilotes son los elementos de cimentación profunda más utilizados en la ingeniería civil.

Consisten en elementos largos y esbeltos que se introducen en el terreno hasta alcanzar una profundidad determinada.

Pueden fabricarse de:

• Concreto reforzado.

• Acero.

• Madera.

• Concreto presforzado.

Ventajas

• Gran capacidad de carga.

• Funcionan en suelos blandos.

• Pueden utilizarse en zonas con nivel freático alto.

Desventajas

• Requieren maquinaria especializada.

• Su construcción puede ser costosa.

Tipos de pilotes

Pilotes de punta

Transmiten la mayor parte de la carga a un estrato resistente ubicado en profundidad. Se utilizan cuando en un estrato no muy profundo existe roca o suelo muy compacto.

Pilotes de fricción

La resistencia se obtiene principalmente por el contacto lateral entre el pilote y el terreno. Son comunes en zonas de arcillas profundas.

Pilotes mixtos

Combinan resistencia por punta y por fricción. Son los más utilizados en la práctica.

Según su método de construcción

Pilotes hincados

Se fabrican previamente y posteriormente se introducen en el terreno mediante golpes o vibración.

Ventajas

• Alta calidad de fabricación.

• Construcción rápida.

Desventajas

• Generan ruido y vibraciones.

Pilotes colados en sitio

Primero se perfora el terreno y posteriormente se coloca el acero y el concreto.

Ventajas

• Menores vibraciones.

• Pueden construirse con grandes diámetros.

Desventajas

• Mayor control durante la construcción.

2. Pilas o pilotes de gran diámetro

Son elementos de concreto de gran diámetro, generalmente mayores a 60 centímetros. Se construyen mediante excavación y posteriormente se rellenan con concreto reforzado.

Aplicaciones

• Puentes.

• Edificios altos.

• Torres.

• Estructuras industriales.

Ventajas

• Soportan cargas muy elevadas.

• Menor cantidad de elementos estructurales.

Desventajas

• Excavaciones más complejas.

• Mayor costo de construcción.

3. Micropilotes

Son pilotes de pequeño diámetro, generalmente entre 100 y 300 milímetros.

Se construyen mediante perforación y posteriormente se inyecta mortero o concreto.

Aplicaciones

• Para transmitir cargas de edificaciones menores.

• Reforzamiento de cimentaciones existentes.

• Ampliación de construcciones.

• Espacios reducidos.

Ventajas

• Pueden construirse en lugares de difícil acceso.

• Generan pocas vibraciones.

• Requieren equipos pequeños.

Desventajas

• Menor capacidad de carga comparada con otros sistemas.

Comparativa de elementos

¿Cómo se elige una cimentación profunda?

La selección depende de diversos factores:

Tipo de suelo

Se determina mediante un estudio geotécnico.

Peso de la estructura

No es lo mismo cimentar una casa que un edificio de veinte niveles.

Nivel de agua subterránea

Puede modificar el método constructivo.

Espacio disponible

En zonas urbanas pueden existir restricciones.

Costo y tiempo de construcción

Cada sistema tiene diferentes rendimientos y costos.

Ventajas de las cimentaciones profundas

• Permiten construir en suelos de baja resistencia.

• Soportan grandes cargas.

• Reducen los asentamientos.

• Mejoran el comportamiento ante sismos.

• Hacen posible la construcción de edificios y puentes de gran tamaño.

Desventajas de las cimentaciones profundas

• Mayor costo de construcción.

• Requieren maquinaria especializada.

• Necesitan estudios geotécnicos detallados.

• Los procedimientos constructivos son más complejos.

Cuadro comparativo

Tipo de cimentación	Capacidad de carga	Costo	Aplicaciones principales
Pilotes	Alta	Medio-Alto	Edificios y puentes
Pilas	Muy alta	Alto	Puentes y edificios altos
Micropilotes	Media	Medio	Rehabilitación y taludes

Importancia del estudio de mecánica de suelos

Antes de diseñar cualquier cimentación profunda es indispensable realizar un estudio de mecánica de suelos.

Este estudio permite conocer:

• Tipo de suelo.

• Capacidad de carga.

• Profundidad de los estratos resistentes.

• Nivel freático.

• Riesgo de asentamientos.

Una cimentación correctamente diseñada depende en gran medida de la información obtenida en este estudio.

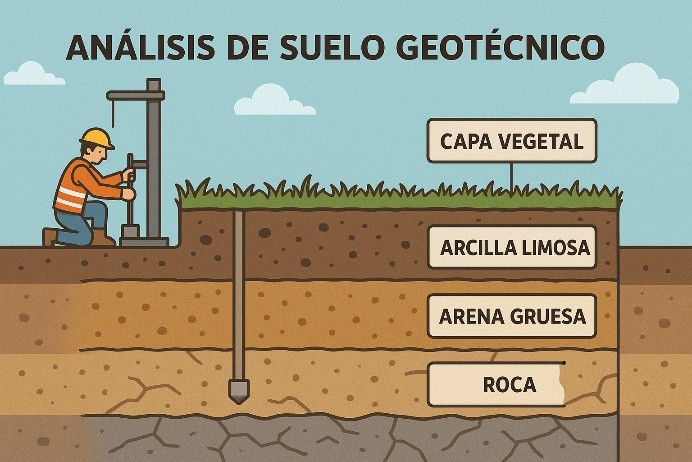

Análisis del suelo geotécnico

Conclusión

Aunque permanecen ocultas bajo la superficie, las cimentaciones profundas son uno de los elementos más importantes de cualquier obra de ingeniería. Gracias a ellas es posible construir edificios altos, puentes, torres y otras estructuras sobre terrenos que, de otra manera, serían incapaces de soportarlas.

Los pilotes, pilas y micropilotes constituyen las principales alternativas utilizadas actualmente. La elección del sistema adecuado depende de las características del suelo, las cargas de la estructura y las condiciones de construcción.

En definitiva, las cimentaciones profundas representan el punto de encuentro entre la ingeniería y el terreno, proporcionando la estabilidad y seguridad necesarias para que las grandes obras puedan mantenerse firmes a lo largo del tiempo.
